معرفی تستر شبکه و فیبر نوری NOYAFA NF-8518

تستر شبکه و فیبر نوری NOYAFA NF-8518 یک ابزار چندمنظوره برای تست، عیب‌یابی و نگهداری زیرساخت‌های شبکه و فیبر نوری است. این دستگاه مجموعه‌ای از قابلیت‌های کاربردی مانند تست کابل شبکه، ردیابی کابل، اندازه‌گیری طول کابل، تست PoE، تست کیفیت سوکت RJ45، پاورمتر فیبر نوری OPM و قلم تشخیص خطای فیبر VFL را در یک مجموعه ارائه می‌دهد.

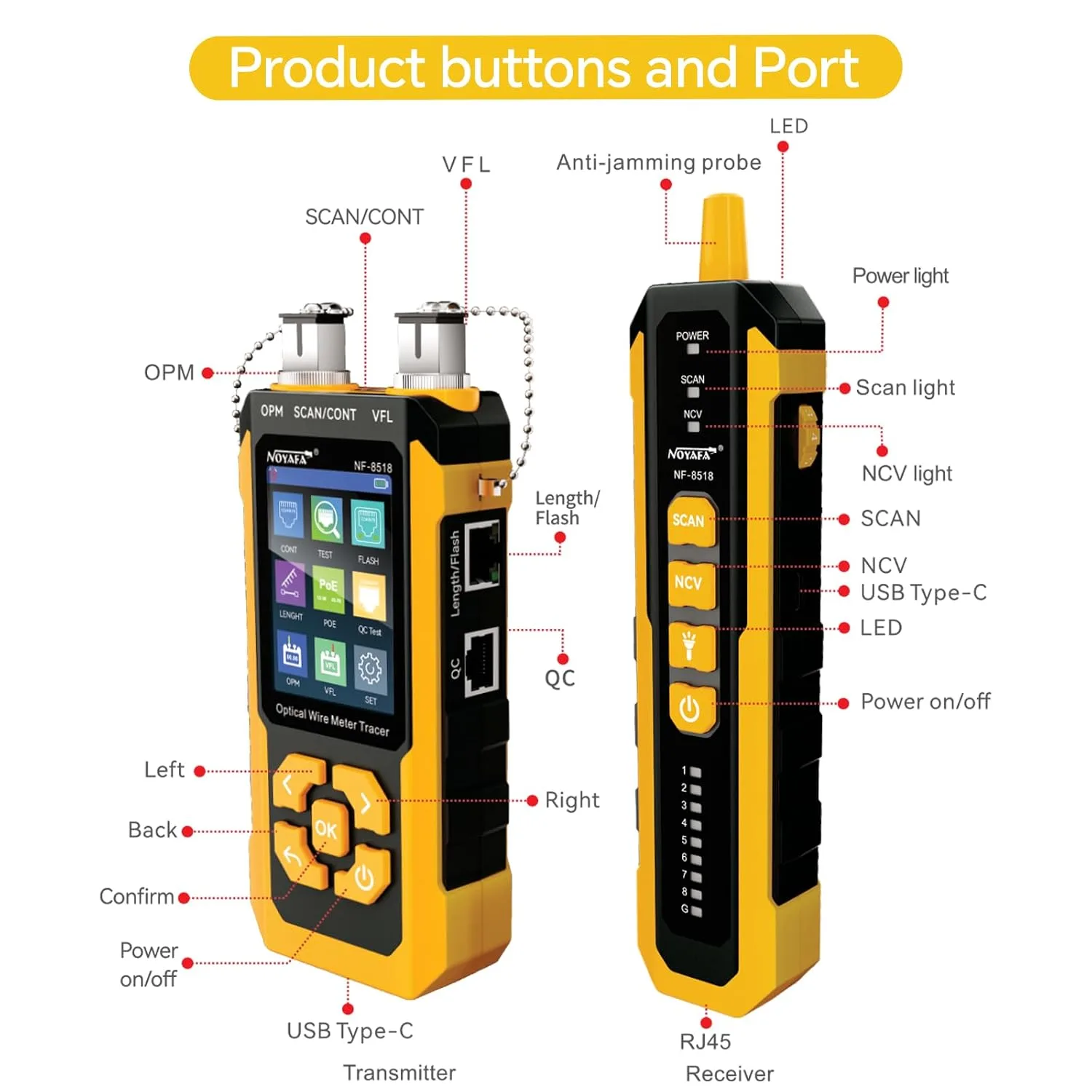

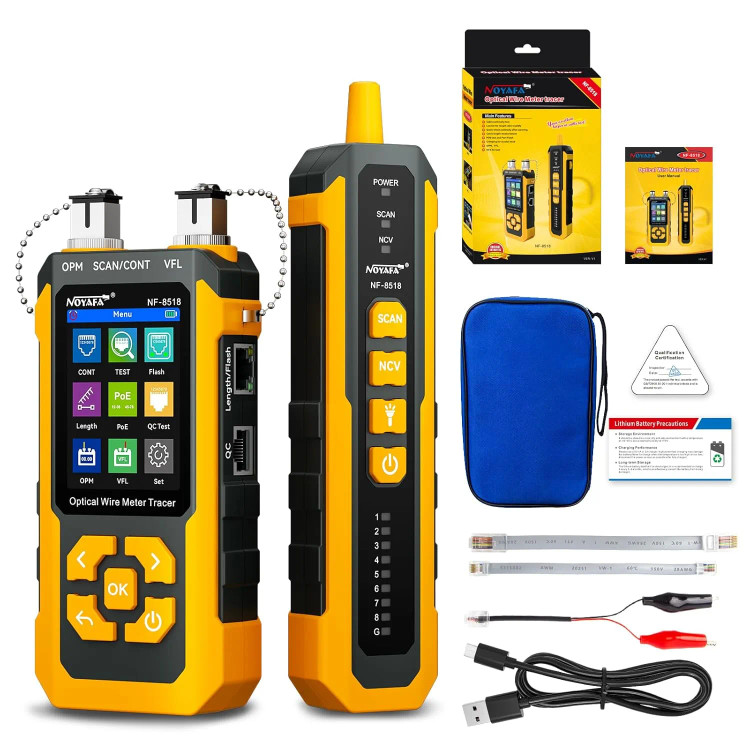

وجود فرستنده و گیرنده در این مدل، امکان بررسی و ردیابی کابل‌ها در مسیرهای مختلف را فراهم می‌کند و برای تکنسین‌های شبکه، نصب‌کنندگان دوربین مداربسته، متخصصان فیبر نوری و تیم‌های پشتیبانی و تعمیرات کاربردی است. گیرنده دستگاه علاوه بر قابلیت ردیابی کابل، به تشخیص ولتاژ بدون تماس NCV و چراغ LED نیز مجهز شده است.

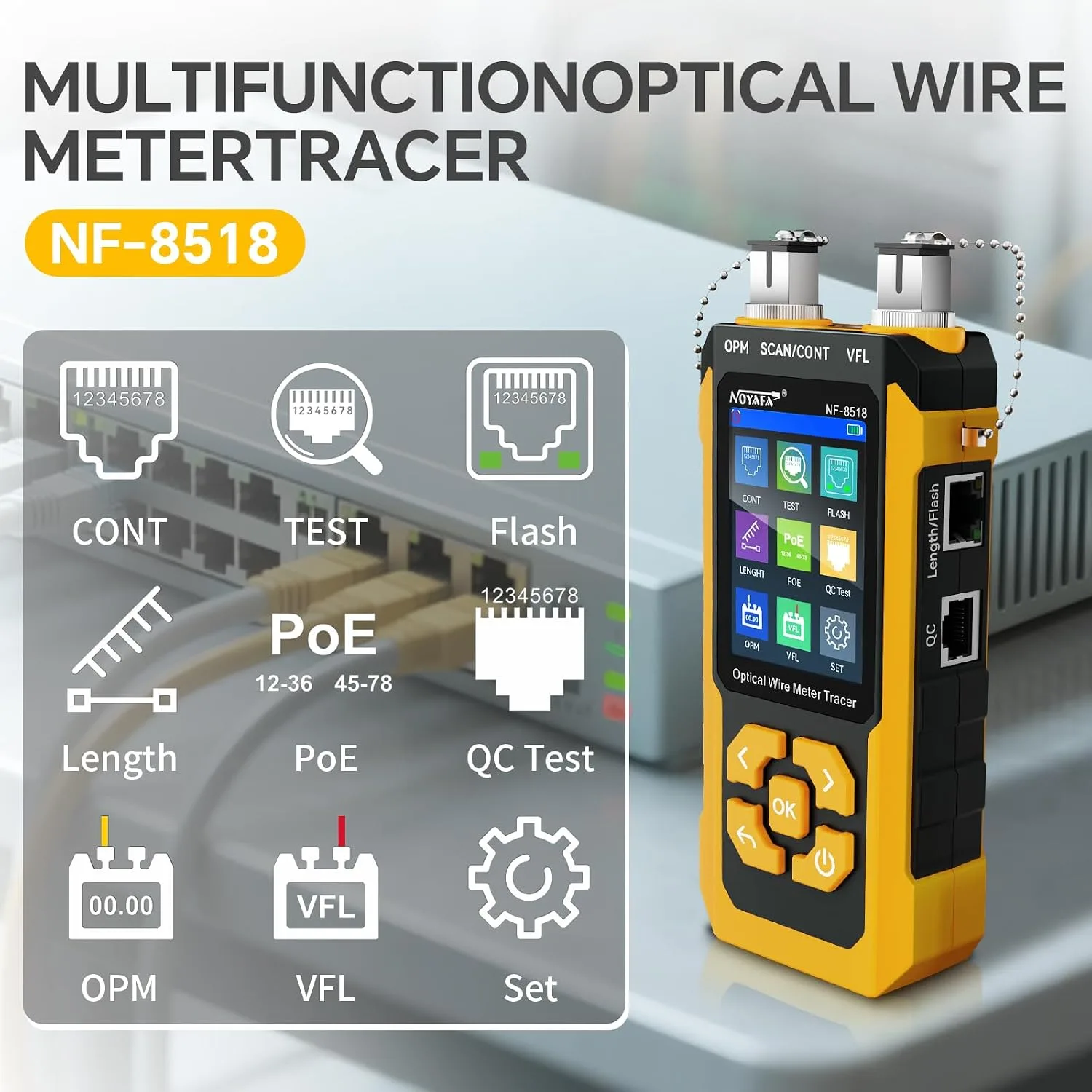

ویژگی‌های کلیدی NOYAFA NF-8518

• تستر چندمنظوره شبکه و فیبر نوری
• مجهز به Optical Power Meter یا OPM
• پشتیبانی OPM از ۱۰ طول موج فیبر نوری
• محدوده اندازه‌گیری توان نوری حدود 70- تا 6+ dBm
• مجهز به VFL با توان 10mW برای تشخیص خطاهای ظاهری فیبر
• تست و بررسی تجهیزات PoE
• تشخیص ولتاژ PoE در محدوده 5 تا 60 ولت
• پشتیبانی از PoE استاندارد IEEE 802.3af/at و حالت غیر استاندارد
• تست پیوستگی کابل و Wiremap
• قابلیت SCAN و ردیابی کابل
• اندازه‌گیری طول کابل شبکه
• تست کیفیت سوکت و Crimping
• قابلیت Port Flash برای شناسایی پورت فعال
• مجهز به NCV برای تشخیص غیرتماسی ولتاژ
• دارای گیرنده با قابلیت تنظیم حساسیت
• باتری لیتیومی قابل شارژ
• درگاه شارژ Type-C

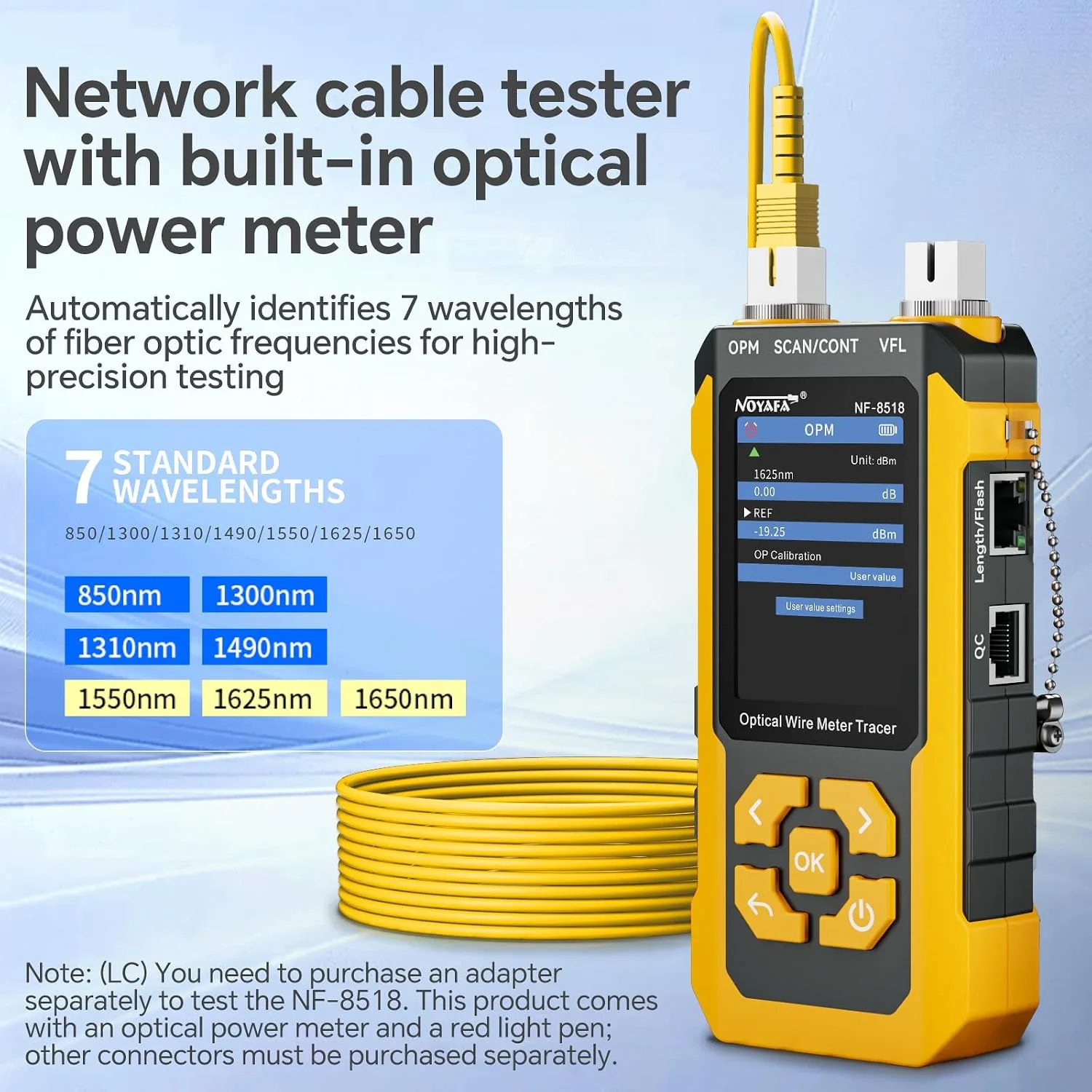

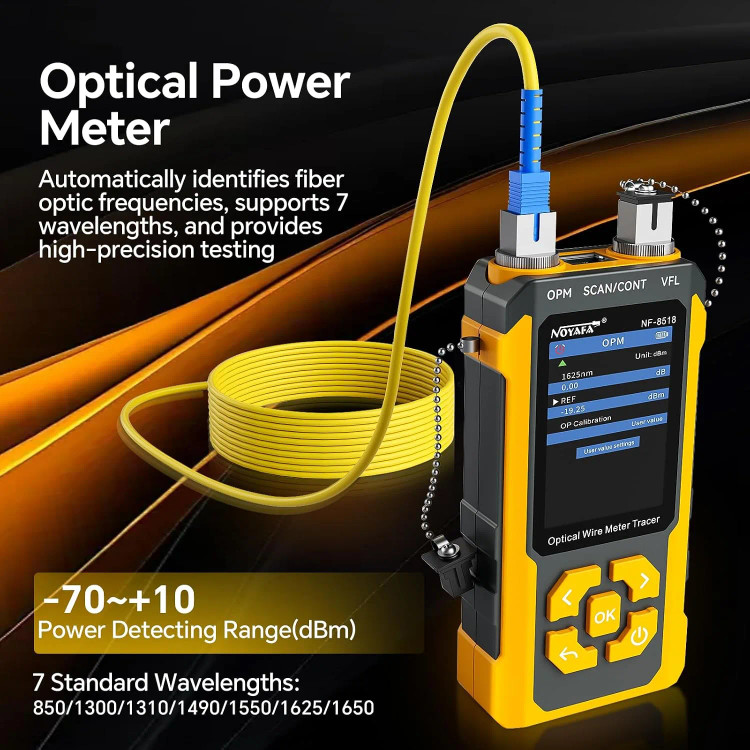

پاورمتر فیبر نوری OPM

یکی از قابلیت‌های مهم NOYAFA NF-8518، پاورمتر نوری یا OPM است. این بخش برای اندازه‌گیری توان سیگنال نوری و بررسی افت توان در لینک‌های فیبر نوری استفاده می‌شود.

NF-8518 از طول موج‌های 850، 980، 1270، 1300، 1310، 1490، 1550، 1577، 1625 و 1650 نانومتر پشتیبانی می‌کند. محدوده اندازه‌گیری در منابع فنی این مدل حدود 70- تا 6+ dBm اعلام شده و دقت اسمی آن ±0.5dB ذکر شده است. همچنین قابلیت REF امکان تعیین مقدار مرجع و بررسی افت یا تضعیف لینک نسبت به مقدار مرجع را فراهم می‌کند.

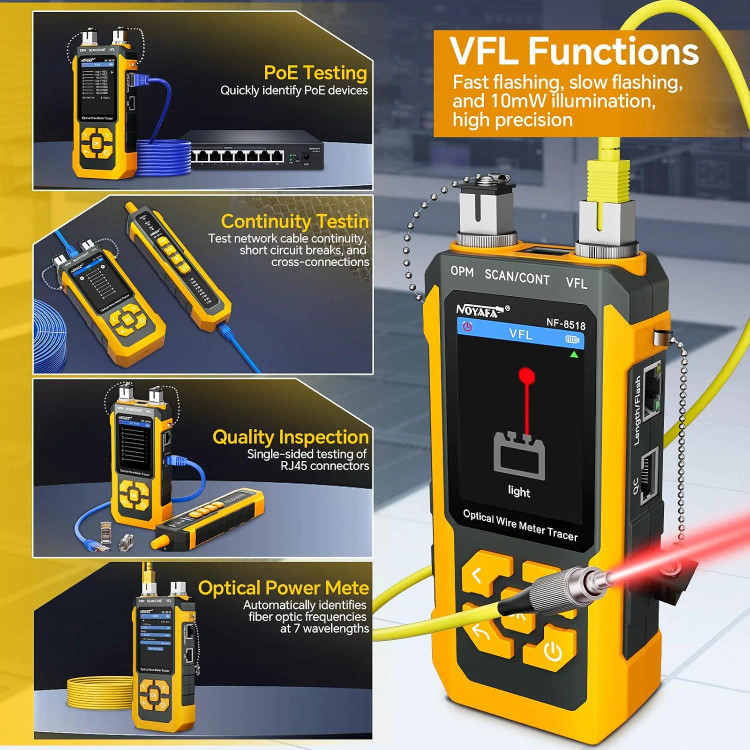

قلم تشخیص خطای فیبر VFL

قابلیت VFL یا Visual Fault Locator برای پیدا کردن خطاهای قابل مشاهده در مسیر فیبر نوری استفاده می‌شود. NF-8518 به VFL با توان 10mW مجهز است و با تاباندن نور قرمز مرئی می‌تواند در شناسایی مواردی مانند شکستگی، ترک، خم‌شدگی شدید یا محل نشت نور در فیبر کمک کند.

VFL دستگاه از حالت‌های چشمک‌زن سریع، چشمک‌زن آهسته و نوردهی مداوم پشتیبانی می‌کند و برای عملیات عیب‌یابی و نگهداری کابل‌های فیبر نوری در محل نصب کاربرد دارد.

تست PoE و تجهیزات شبکه

با استفاده از بخش PoE Tester می‌توان وضعیت تغذیه تجهیزات تحت شبکه را بررسی کرد. این دستگاه قادر است وجود و وضعیت تغذیه PoE و ولتاژ آن را شناسایی کند و استاندارد یا غیر استاندارد بودن تغذیه و روش تأمین توان را نیز مشخص نماید.

NF-8518 از استانداردهای IEEE 802.3af/at و حالت غیر استاندارد پشتیبانی می‌کند و روش‌های End Span، Mid Span و تغذیه از طریق 8 رشته را تشخیص می‌دهد. محدوده تشخیص ولتاژ PoE در دفترچه دستگاه 5 تا 60 ولت ذکر شده است.

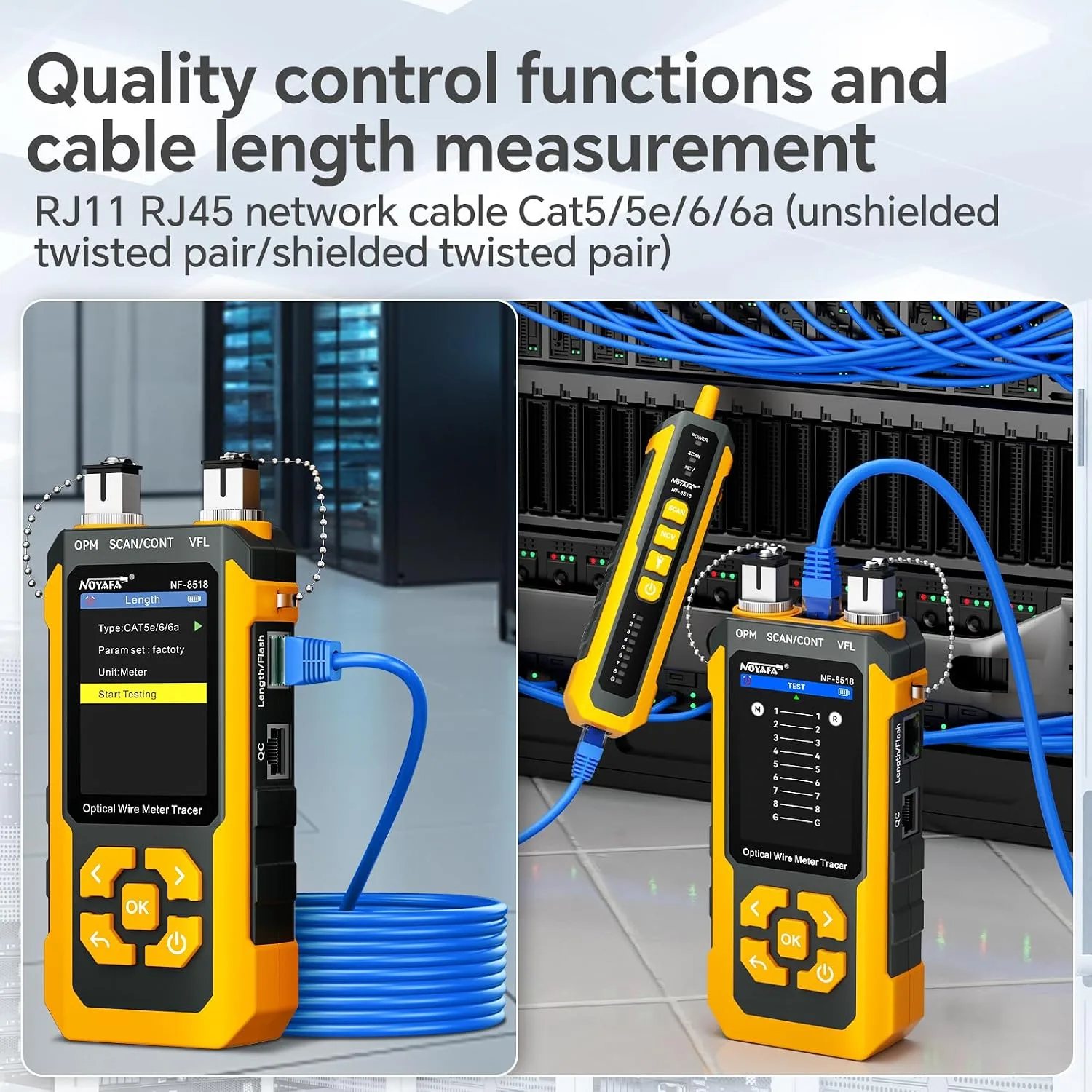

تست و عیب‌یابی کابل شبکه

NF-8518 برای بررسی کابل‌های شبکه نیز مجموعه‌ای از قابلیت‌ها را ارائه می‌دهد. عملکردهای CONT و SCAN برای بررسی پیوستگی و ردیابی کابل، Wiremap برای بررسی آرایش رشته‌ها و Crimping Test برای کنترل کیفیت اتصال سوکت RJ45 قابل استفاده هستند.

قابلیت اندازه‌گیری طول کابل نیز امکان بررسی طول لینک و کمک به پیدا کردن محل احتمالی مشکل در کابل را فراهم می‌کند. در منابع فنی، محدوده اندازه‌گیری طول کابل حدود 5 تا 350 متر اعلام شده است.

قابلیت ردیابی و شناسایی کابل

گیرنده NF-8518 برای پیدا کردن کابل موردنظر در میان مسیرهای متعدد طراحی شده است. امکان تنظیم حساسیت گیرنده و پشتیبانی از حالت‌های دیجیتال و آنالوگ، استفاده از دستگاه را برای ردیابی کابل‌ها در مسیرهای مختلف آسان‌تر می‌کند.

این قابلیت به‌خصوص هنگام اجرای کابل‌کشی شبکه، تعمیرات، توسعه زیرساخت یا شناسایی کابل‌های موجود در رک و مسیرهای کابل‌کشی کاربرد دارد.

تشخیص ولتاژ بدون تماس و چراغ LED

گیرنده دستگاه به قابلیت NCV مجهز است که امکان شناسایی وجود ولتاژ بدون تماس مستقیم با سیم یا منبع برق را فراهم می‌کند. همچنین وجود چراغ LED روی گیرنده می‌تواند هنگام کار در محیط‌های کم‌نور مانند داخل رک، تابلو یا مسیرهای کابل‌کشی مفید باشد.

کاربردهای تستر NOYAFA NF-8518

تستر شبکه و فیبر نوری NOYAFA NF-8518 برای طیف متنوعی از فعالیت‌های فنی قابل استفاده است، از جمله:

• تست و عیب‌یابی کابل‌های شبکه
• نصب و نگهداری شبکه‌های کامپیوتری
• بررسی کابل‌کشی CAT5 و CAT6
• تست تجهیزات و سوئیچ‌های PoE
• نصب و سرویس دوربین‌های مداربسته تحت شبکه
• اندازه‌گیری توان سیگنال در لینک‌های فیبر نوری
• بررسی افت توان لینک فیبر با قابلیت REF
• پیدا کردن شکستگی و آسیب‌های فیبر با VFL
• ردیابی کابل‌های شبکه در مسیرهای مختلف
• بررسی کیفیت سوکت‌های RJ45
• شناسایی پورت فعال روی سوئیچ
• تعمیر و نگهداری زیرساخت‌های شبکه و فیبر نوری
• استفاده توسط تکنسین‌های شبکه و تیم‌های خدمات فنی

مشخصات فنی NOYAFA NF-8518

تستر NOYAFA NF-8518 دارای بخش OPM با پشتیبانی از طول موج‌های 850، 980، 1270، 1300، 1310، 1490، 1550، 1577، 1625 و 1650 نانومتر است و محدوده اندازه‌گیری توان نوری آن حدود 70- تا 6+ dBm با دقت اعلام‌شده ±0.5dB است. بخش VFL دستگاه از لیزر قرمز 10mW با حالت‌های چشمک‌زن سریع، چشمک‌زن آهسته و ثابت استفاده می‌کند.

در بخش تست شبکه، قابلیت‌های CONT، SCAN، Wiremap، Port Flash و تست Crimping در نظر گرفته شده است. اندازه‌گیری طول کابل در محدوده حدود 5 تا 350 متر انجام می‌شود. تست PoE نیز امکان تشخیص ولتاژ، استاندارد یا غیر استاندارد بودن PoE و روش تغذیه End Span، Mid Span یا 8-Pin را فراهم می‌کند.

فرستنده و گیرنده دستگاه از باتری لیتیوم پلیمری 3.7V با ظرفیت 1500mAh استفاده می‌کنند و شارژ دستگاه از طریق Type-C انجام می‌شود. ابعاد اعلام‌شده در منابع فنی برای فرستنده حدود 164×71×34 میلی‌متر و برای گیرنده حدود 198×45×28 میلی‌متر است.
